EC på en vifte står for Elektronisk kommutert . En EC-vifte bruker en børsteløs DC-motor med innebygd elektronisk kontrollkort i stedet for de mekaniske børstene og viklingene som finnes i en standard AC-motor. Denne enkle endringen lar viften nå høyere motoreffektivitet, kjøre med nøyaktig kontrollerte hastigheter og operere med merkbart mindre støy enn en tradisjonell AC-drevet enhet.
Hva EC faktisk endres inne i motoren
En konvensjonell AC-viftemotor er avhengig av strømnettets faste frekvens for å stille inn hastigheten, og den taper energi gjennom mekanisk kommutering og slip. En EC-motor erstatter den mekanismen med et digitalt drivkort som bytter strøm elektronisk, slik at rotoren drives direkte og jevnt over hele hastighetsområdet. Dette er grunnen til at EC-sentrifugalvifter kan pares med 0-10V, PWM eller RS485-kontrollsignaler og justere utgangseffekten på farten, i stedet for å kjøre med én fast hastighet.
I en sentrifugalvifte fungerer denne elektroniske stasjonen sammen med et bakoverbuet eller bakoverhellende pumpehjul inne i et spiralhus. Løpehjulet komprimerer og styrer luftstrømmen, mens volutten konverterer den hurtiggående luften til brukbart statisk trykk. Fordi selve motoren er mer responsiv, kan hele enheten holde strammere luftstrøm- og trykkmål selv når kanalforholdene endres.
De viktigste strukturelle delene til en EC-sentrifugalvifte
En EC sentrifugalvifte er ikke bare en motor boltet til et viftehjul. Det er en modulær sammenstilling laget av flere deler som hver påvirker ytelsen, og å kjenne dem hjelper når man sammenligner datablad eller feilsøker en enhet på stedet.
| Komponent | Rolle i fanen |
| Ekstern rotor EC-motor | Driver pumpehjulet direkte ved hjelp av børsteløs DC-teknologi, og unngår mekaniske kommuteringstap |
| Bakoverbøyd impeller | Bladtall og krumning bestemmer viftens trykk- og luftstrømegenskaper |
| Volute (hus) | Konverterer høyhastighetsluft til statisk trykk, ofte foret med lydabsorberende puter |
| Monteringssokkel og brakett | Gir vibrasjonsdemping og strukturell stabilitet under høytrykksdrift |
| Kontrollgrensesnitt | Aksepterer 0-10V-, PWM- eller RS485-signaler for hastighets- og tilbakemeldingskontroll |
Energieffektivitet: Hovedårsaken til at EC-vifter eksisterer
Bokstavene EC blir oftest tatt opp på grunn av energisparing, og tallene forklarer hvorfor. En børsteløs EC-motor når vanligvis 80 til 90 prosent effektivitet, sammenlignet med et tak på rundt 75 prosent for en standard trefase induksjonsmotor. Digital hastighetskontroll gir en ytterligere gevinst fordi viften bare trekker så mye strøm som belastningen faktisk trenger.
- Motoreffektivitet: 80 til 90 prosent for EC-motorer mot opptil 75 prosent for standard AC-induksjonsmotorer
- Effektivitetsgevinst i dellast: opptil 30 prosent forbedring når viften går under full hastighet
- Svitsjetap: redusert gjennom høyfrekvente strømenheter som SiC MOSFET-er i drivkortet
- Installasjonstap: senkes med plug-and-play-braketter som reduserer kanalmotstand og monteringsfeil
Fordi de fleste VVS- og kjølelaster bruker mesteparten av driftstimene sine under maksimal ytelse, er denne dellastfordelen ofte der en EC-vifte sparer mest strøm over et år, ikke bare ved full hastighet.
Utvalgte EC-sentrifugalviftemodeller
Nedenfor er et øyeblikksbilde av produksjonen EC sentrifugalvifteserien bygget for luftstrøm, trykk og kontrollkrav som strekker seg fra lavtrykkstilførselsluft til dobbeltsugende høytrykksdrift.
SYZ 10-10 Stor luftstrøm radial

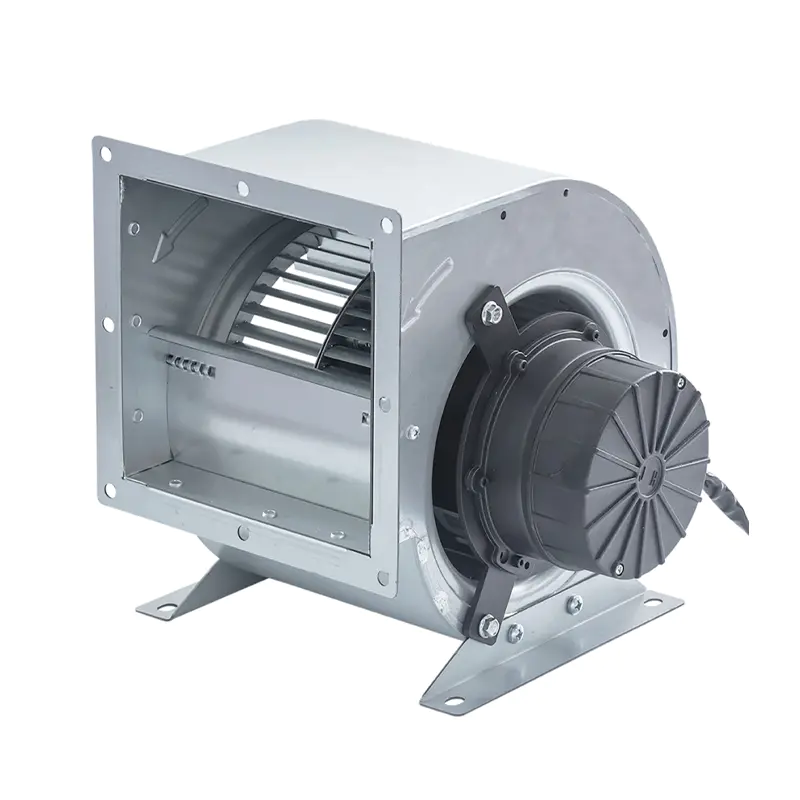

SYZ 7-5 Lavtrykksblåsing

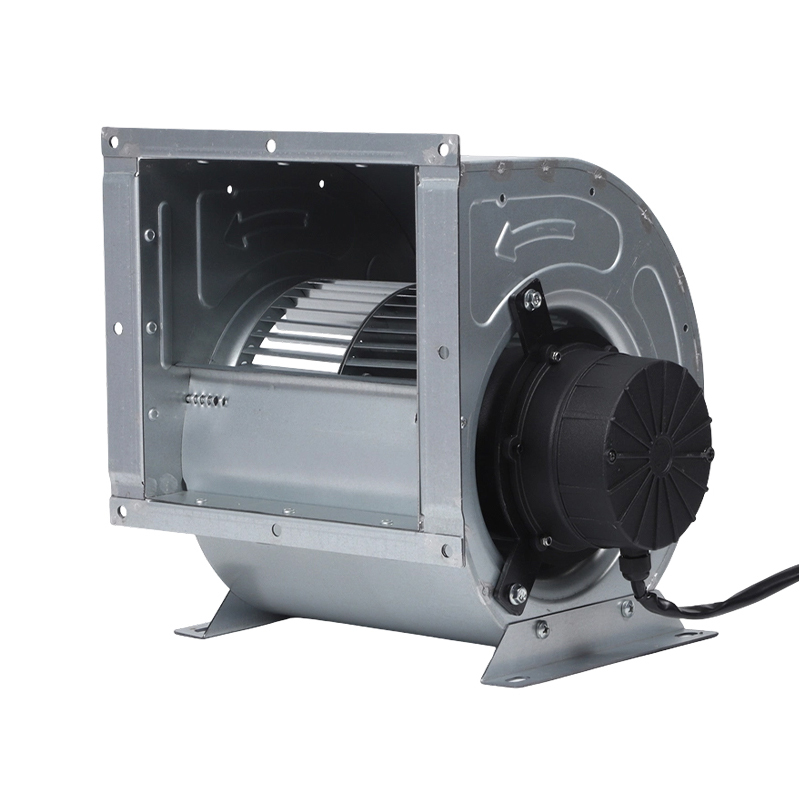

SYZ 7-7 0-10V hastighetskontroll
SYZ 8-7 Dobbelt sug med girkasse

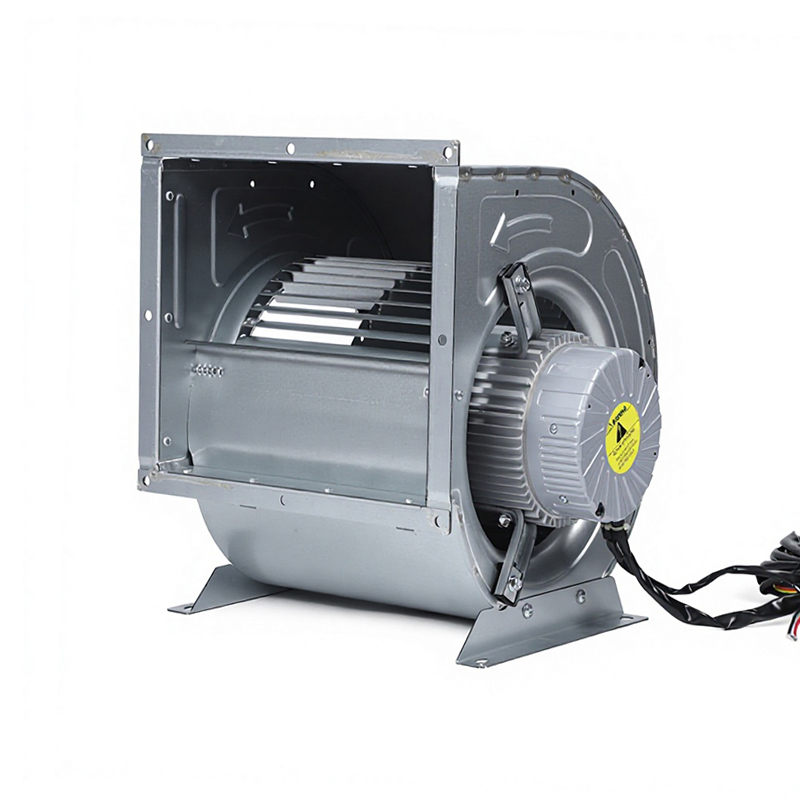

SYZ 9-9 Variabel hastighet HVAC Støyytelse sammenlignet med AC-vifter
Fordi det ikke er noen mekanisk børstekontakt, fjerner en EC-motor en av hovedstøykildene som finnes i AC-motorer. Kombinert med akustisk behandling i spiralen og utløpskanalen, gir dette målt driftsstøy for mange EC sentrifugalvifter under 70dB, med optimaliserte modeller som når så lavt som 55dB(A) ved samme luftstrøm som en sammenlignbar AC-vifte trenger høyere hastighet og høyere støy for å oppnå.
- Børsteløs stasjon eliminerer kommutasjonsstøy ved kilden
- Lydabsorberende puter inne i voluten reduserer støtstøy fra luftstrømmen
- Vibrasjonsdempende braketter undertrykker strukturstøy som overføres gjennom monteringsrammen
- Lavere nominell hastighet for samme luftstrøm, siden EC-motorer når måleffekten mer effektivt
Denne støyprofilen er en hovedårsak til at EC-sentrifugalvifter er spesifisert i sykehus, laboratorier og hotell-HVAC-systemer, hvor noen få desibels forskjell er merkbar for beboerne.
Typiske bruksområder for EC sentrifugalvifter
Kombinasjonen av presis kontroll, høyt statisk trykk og stillegående drift er grunnen til at EC sentrifugalvifter dukker opp på et ganske spesifikt sett med utstyrstyper i stedet for generell kjøling.
- Variabelt luftvolum (VAV) klimaanlegg
- Kanaliserte klimaanlegg og HVACR-systemer
- Frisk luftbehandlingssystemer
- Luftrenseutstyr og renromsviftefilterenheter (FFUer)
- Datasenter og serverskap kjøling
- Kjøleutstyr som krever stabil retningsbestemt luftstrøm
Nøkkelspesifikasjoner å sjekke før du kjøper
Datablader for EC sentrifugalvifter viser et lignende sett med parametere, og å sammenligne dem side ved side er den raskeste måten å dimensjonere en vifte riktig for et gitt kanalsystem.
| Parameter | Hvorfor det betyr noe |
| Impeller diameter | Stiller inn grunnlinjeluftstrøm og trykkkapasitet til viften |
| Nominell hastighet og luftstrømområde | Bekrefter at viften kan møte kanalsystemets designluftstrøm |
| Statisk trykk | Bestemmer om viften kan overvinne kanal- og filtermotstand |
| Kontrollmetode | 0-10V, PWM eller RS485 definerer hvordan viften integreres med et bygningskontrollsystem |
| Beskyttelsesvurdering | IP54 eller høyere indikerer egnethet for støv- eller fuktighetseksponert installasjon |
EC vifte vs AC vifte: Rask sammenligning
| Faktor | EC Fan | AC Fan |
| Motoreffektivitet | 80 til 90 prosent | Opp til 75 prosent |
| Hastighetskontroll | Innebygd elektronisk, trinnløs | Krever ekstern VFD for variabel hastighet |
| Typisk støy | 55 til 70dB(A) | Generelt høyere ved sammenlignbar luftstrøm |
| Vedlikehold | Vedlikehold-free bearings, no brushes to replace | Periodiske børste- og lagerkontroller |
Grunnleggende om vedlikehold og feildiagnose
Fordi EC-motorer bruker børsteløs teknologi og vedlikeholdsfrie lagre, er det daglige vedlikeholdet lettere enn på en AC-enhet. Rutinekontroller dekker generelt tre ting: renslighet av pumpehjul, lagersmøring der det er aktuelt, og motorens innebygde overbelastnings-, overstrøm- og stoppalarmer. Når det oppstår en feil, kan RS485-grensesnittet eller den innebygde signaltilbakemeldingen leses for å identifisere årsaken uten å åpne huset, noe som forkorter diagnosetiden betraktelig sammenlignet med en rent mekanisk AC-vifte.
Ofte stilte spørsmål
Hvilke systemer bruker vanligvis EC sentrifugalvifter?
Enheter med variabelt luftvolum, luftkondisjoneringssystemer med kanaler, friskluftsystemer, renroms-FFUer og datasenterkjøling spesifiserer vanligvis EC-sentrifugalvifter for deres kontrollpresisjon og effektivitet.
Er en EC-vifte alltid roligere enn en AC-vifte?
I de fleste sammenlignbare luftstrømtilfeller ja, fordi den børsteløse motoren fjerner kommuteringsstøy og viften kan nå målluftstrømmen med lavere driftshastighet.
Koster EC-vifter mer på forhånd enn AC-vifter?
EC-vifter har vanligvis en høyere innkjøpspris på grunn av det elektroniske drivkortet, men effektivitetsgevinsten, spesielt ved dellast, er vanligvis det som oppveier kostnadene over utstyrets levetid.
