En AC-sentrifugalvifte beveger luft ved å snurre et impeller inne i et rulleformet hus, ved å bruke en enfaset, direktekoblet AC-motor i stedet for en remdrift. Luftstrømmen stiger i direkte proporsjon med rotasjonshastigheten, mens støyen klatrer langt raskere – omtrent med 4,8. potens av hastighet – så den raskeste måten å dimensjonere en enhet på er å matche nødvendig luftvolum først, og deretter bruke frekvenskontroll for å holde støy innenfor målområdet i stedet for å bare velge en større motor.
Hvordan en AC-sentrifugalvifte faktisk beveger luft
I motsetning til aksialvifter som skyver luft rett gjennom et rør, trekker en sentrifugalvifte luft inn langs pumpehjulets akse og kaster den utover i 90 grader inn i et spiralhus. Denne designen lar viften bygge et meningsfullt statisk trykk, og det er grunnen til at sentrifugalvifter dominerer kanalsystemer der luft må bevege seg gjennom filtre, spoler og bøyer før den når et rom.
To strukturelle valg definerer de fleste AC sentrifugalvifter på markedet i dag:
- Eksterne rotormotorer — motorskallet roterer med løpehjulet, noe som gir en kortere, mer kompakt montering som er vanlig i modeller som DDM 160-250 eller YDK 160-60 enheter.
- Direktekoblede pumpehjul med enkelt- eller dobbeltinnløp — design med to innløp trekker luft fra begge sider av hjulet, noe som omtrent dobler luftstrømmen for samme hjuldiameter, og det er grunnen til at modeller med to innløp som DDM 130-190-serien er populære i brede kanalseksjoner.
Luftstrøm, trykk og støy: tallene som betyr noe
Fanytelse er styrt av tre fanlover som enhver innkjøpsingeniør bør ha for hånden:
| Luftstrøm (Q) | Endringer i direkte proporsjon med rotasjonshastighet — Q er proporsjonal med N |
| Statisk trykk (P) | Endres med kvadratet på rotasjonshastigheten |
| Lydstyrke (L) | Endringer med omtrent 4.8. potens av rotasjonshastighet - dobling av hastigheten kan øke støyen med rundt 27 ganger |
Dette er grunnen til at et viftespesifikasjonsark som bare viser et overskriftsnummer for luftstrøm er ufullstendig. Ved høy hastighet dominerer virvelstrømstøy i 500Hz til 2kHz-båndet - området menneskelige ører er mest følsomme for - mens ved lav hastighet skifter støykarakteren mot rotasjonstoner. En godt optimert AC sentrifugalvifte kan nå et spesifikt lydeffektnivå så lavt som 24dB på sitt beste effektivitetspunkt, noe som bare er oppnåelig når impellergeometrien og hastigheten er innstilt sammen i stedet for at motoren bare er overdimensjonert.
Praktisk takeaway for valg: definer luftstrømmen du trenger først, sjekk trykket som kanalsystemet krever, og bruk deretter variabel frekvenskontroll for å trimme hastigheten ned til det stilleste punktet som fortsatt tilfredsstiller begge tallene.
AC sentrifugalvifter vs konvensjonelle sentrifugalvifter
Kjøpere forveksler ofte "AC sentrifugalvifte" med en hvilken som helst generisk sentrifugalvifte. De praktiske forskjellene viser seg i drivmetode, kontroll og langsiktige driftskostnader.
| Kjøremetode | Enfase direktekoblet AC eller EC motor, uten reim | Belte- eller girdrevet induksjonsmotor |
| Hastighetskontroll | Elektronisk eller VFD, trinnløs justering | Kun fast hastighet eller manuell demper |
| Støy ved klassifisert punkt | Kan nå omtrent 24dB spesifikk lydstyrke | Vanligvis høyere på grunn av uoptimalisert bladprofil |
| Vedlikeholdsintervall | Lengre, færre bevegelige deler å ha på seg | Kortere, belte- og remskiveslitasje legger til servicepunkter |
| Beste passform | VAV-anlegg, presisjonsfriskluftaggregater, rene rom | Generell avtrekk, kostnadssensitiv ventilasjon |

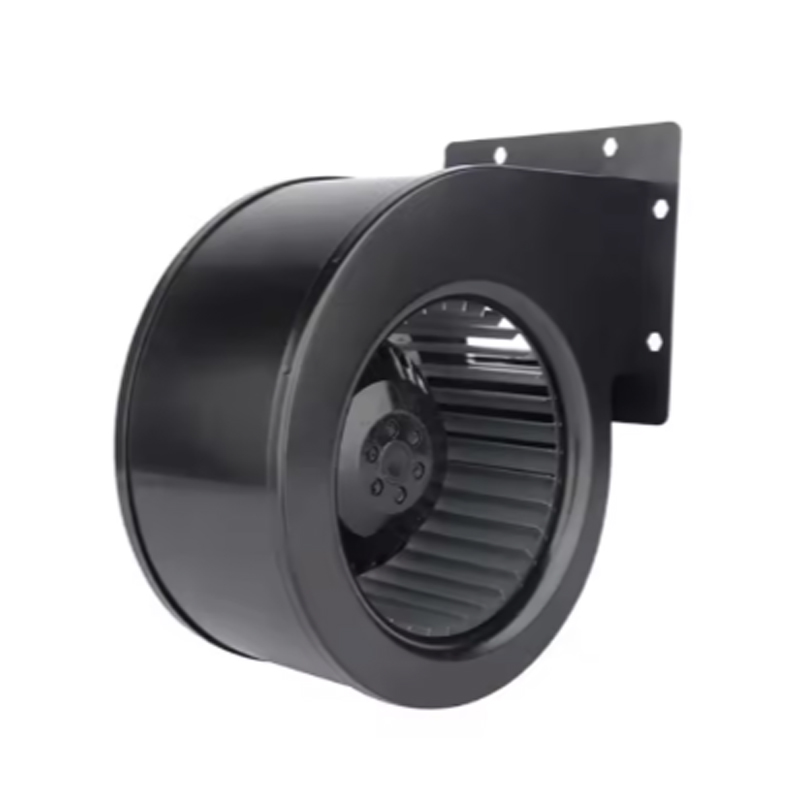

AC sentrifugalvifte produktserie
Et øyeblikksbilde av produksjonsmodeller som dekker konfigurasjoner med ekstern rotor, dobbel innløp og turbinblad, i størrelse fra små vifteenheter til høyeffekts eksosmodeller for industrielle kanalføringer.
Hvordan velge riktig modell for systemet ditt
Valget handler om å tilpasse viften til kanalnettet, ikke bare til romstørrelsen. Gå gjennom sjekklisten i denne rekkefølgen:
- Beregn nødvendig luftstrøm basert på romvolum eller prosesseksosbehov, legg deretter til en margin på 10 til 15 prosent for kanallekkasje.
- Estimer systemets statiske trykk ved å legge til motstand fra filtre, spoler, dempere og kanallengde - underdimensjonert trykkklassifisering er den vanligste årsaken til underytelse i feltet.
- Match stasjonstypen — velg enfase AC for enklere ettermonteringsjobber og lavere forhåndskostnader, eller EC-motorer når applikasjonen trenger hyppig luftstrømsmodulasjon og lavest mulig energiforbruk.
- Sjekk støybudsjettet for plassen – okkuperte kontorer og rene rom trenger modeller som er innstilt nærmere den spesifikke lydeffektklassen på 24dB, mens eksosanlegg bak har større toleranse.
- Bekreft monteringsgeometri — eksterne rotorenheter passer til trange plenumrom, mens impellere med to innløp passer bedre med bredere kanaltverrsnitt.
Installasjon og vedlikeholdspraksis som forlenger levetiden
De fleste for tidlige feil går tilbake til en håndfull problemer som kan forebygges i stedet for motordefekter. En konsekvent vedlikeholdsrutine holder både luftstrøm og støy nær det originale spesifikasjonsarket.
| Støv på impeller og volutt | Hver 1-3 måned | Reduserer luftstrømmen og ubalanserer hjulet, øker vibrasjoner og støy |
| Kontroll av lagersmøring | Hver 3-6 måned | Forhindrer overoppheting og for tidlig lagerslitasje |
| Isolasjonsmotstandstest | Hver 6.-12. måned | Avlesninger under 1MΩ signaliserer aldring av isolasjon og sjokkrisiko |
| Motorhusets temperatur | Under rutinemessig inspeksjon | Mer enn 10 grader C over nominell verdi indikerer et last- eller kjøleproblem |
| Kabling og faserekkefølge | Etter eventuell reinstallasjon | Feil innfasing kan reversere impellerrotasjonen og forårsake mekanisk støt |
Kutt alltid strømmen før du åpner huset, og inspiser terminaler for løse eller korrosjon under hvert planlagt besøk - en løs terminal er en av de raskeste veiene til et overopphetet motorhus.
Diagnostisere elektriske feil før de blir feil
Tre feilkategorier står for det store flertallet av elektriske problemer med sentrifugalvifte:
- Motor overbelastning — viser seg som forhøyet strømtrekk og en merkbar temperaturøkning; vanligvis forårsaket av for stor belastning eller en hastighetsinnstilling utenfor designområdet.
- Nedbryting av isolasjon – akselerert av fuktige eller høye temperaturer, noe som fører til lekkasjestrøm eller kortslutning over tid.
- Feil i kontrollsystemet — en defekt omformer, kontaktor eller beskyttelsesrelé kan forårsake uregelmessig start- og stoppoppførsel selv når motoren er frisk.
En enkel tre-trinns diagnosesekvens fanger opp de fleste problemene tidlig: inspiser dekselet og terminalene visuelt for sprekker, korrosjon eller oppbygging av støv; måle isolasjonsmotstand og bekrefte jordingskontinuitet; overvåk deretter startstrømmens bølgeform for unormale pigger, som vanligvis peker tilbake til inverterparametere i stedet for motorviklingene.
Hvor AC-sentrifugalvifter brukes
Applikasjonslisten dekker nesten alle miljøer der kondisjonert eller filtrert luft må bevege seg gjennom kanalnettet under trykk:
- Variabelt luftvolum (VAV) koblingsbokser i kommersielle HVAC-systemer
- Luftkondisjoneringsenheter med kanal og friskluftssminkesystemer
- Luftrense- og filtreringsutstyr som krever stabilt trykk over filtertrinn
- Elektrisk skap og industriutstyrskjøling der kompakte eksterne rotorenheter passer til tette kapslinger
- Avfukting og takmonterte vifteenheter med ett inntak
Ofte stilte spørsmål
Hvilket luftstrøm og trykkområde dekker typiske AC sentrifugalvifter?
Produksjonsområdet spenner vanligvis fra rundt 400 til 40 000 kubikkmeter per time, med statisk trykk fra ca. 100 til 800 Pa og motoreffekt fra 0,5 til 5 kW, avhengig av hjulstørrelse og serie.
Er en reimdrevet vifte noen gang et bedre valg?
Beltedrevne enheter kan fortsatt være fornuftige for svært høytrykks, kostnadsfølsom industrieksos der fin hastighetskontroll ikke er nødvendig, men de bytter bort den kompakte størrelsen og trinnløse hastighetsreguleringen som direktekoblede AC-design tilbyr.
Endrer det å legge til variabel frekvenskontroll virkelig støyutfallet?
Ja — fordi lydstyrken øker med omtrent 4,8. potens av hastighet, gir selv en beskjeden reduksjon i driftshastighet gjennom VFD-kontroll et uforholdsmessig stort fall i opplevd støy, ofte uten et meningsfullt tap i nødvendig luftstrøm.
