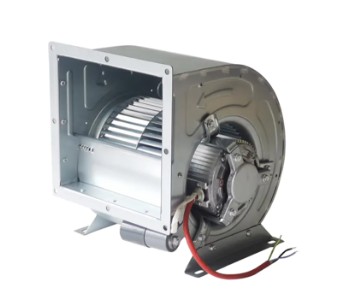

Hva er en industriell AC sentrifugalvifte?

An industriell AC sentrifugalvifte er en ventilasjonsenhet som drives av vekselstrøm (AC). Kjernearbeidsprinsippet utnytter sentrifugalkraften som genereres ved rotasjon av pumpehjulet til å trekke luft inn aksialt, snu den 90 grader og slippe den ut radialt. Sammenlignet med aksialvifter kan sentrifugalvifter produsere høyere statisk trykk (når vanligvis 500–3000 Pa), noe som gjør dem spesielt egnet for industrielle scenarier som krever å overvinne kanalmotstand, filtermotstand eller langdistanselufttilførsel.

Basert på impellerstrukturen er industrielle AC sentrifugalvifter hovedsakelig klassifisert i tre typer: foroverbuede blader , bakoverbuede blader , og radielle blader . Bakoverbuede bladvifter tilbyr den høyeste effektiviteten (opptil 85 % eller mer) med lavere støy, noe som gjør dem ideelle for langvarig kontinuerlig drift. Foroverbuede bladvifter kan generere høyere trykk ved samme impellerdiameter, men med litt lavere effektivitet. Radialbladvifter utmerker seg ved å håndtere støvfylte gasser og er mye brukt i materialtransport og kjeleinduserte trekksystemer.

Kjernefordeler for industrielle applikasjoner

Høytrykkslufttilførselsevne

I industrielle ventilasjonssystemer øker faktilrer som kanallengde, antall bøyninger og filtermotstand systemmotstanden betydelig. Vanlige aksialvifter tilbyr typisk statisk trykk i området 50–200 Pa, som er utilstrekkelig for komplekse kanalkrav. Industrielle AC sentrifugalvifter gir imidlertid statisk trykk som strekker seg fra 500–3000 Pa , med noen høytrykksmodeller som til og med overskrider 5000 Pa , som enkelt overvinner flerseksjonskanaler, høyeffektive filtre og varmevekslermotstand for å sikre tilstrekkelig luftstrøm i terminalenden.

Stabil og pålitelig drift

Industrielle AC sentrifugalvifter drives av AC-induksjonsmotilrer, og krever ingen komplekse elektroniske kommuteringskretser. Deres enkle struktur resulterer i lave feilprosent. Under standard driftsforhold kan høykvalitets industrielle sentrifugalvifter oppnå en gjennomsnittlig tid mellom feil (MTBF) på over 30 000 timer , med noen modeller med helkobberviklinger og kulelager som når opptil 50 000 timer. Denne høye påliteligheten er avgjørende for essensielle applikasjoner uten stans som datasenterkjøling og ventilasjon av kjemiske anlegg.

Omfattende kraft- og spesifikasjonsdekning

Industrielle AC sentrifugalvifter dekker et ekstremt bredt effektområde, fra 50 W små utstyr kjølevifter to store industrielle ventilasjonsaggregater over 55 kW . Luftstrømdekning spenner fra 100 m³/t til over 100 000 m³/t, med impellerdiametere fra 100 mm til 2000 mm, som er i stand til å møte praktisk talt alle industrielle behov fra presisjonskjøling av elektronisk utstyr til storskala fabrikkventilasjon.

Utvalgskriterier og beste praksis

Nøkkelvalgparametere

Når du velger en industriell AC sentrifugalvifte, må følgende kjerneparametere vurderes grundig:

• Luftstrøm (Q) : Enhet m³/h eller m³/s, beregnet basert på ventilasjonsromsvolum og luftskiftehastighet
• Totalt trykk eller statisk trykk (P) : Enhet Pa, krever beregning av kanalmotstand, filtermotstand og utløpsdynamisk trykktap
• Strøm (N) : Enhet kW, estimert med formelen N = (Q × P) / (3600 × η × 1000), hvor η er vifteeffektivitet
• Rotasjonshastighet (n) : Enhetsrpm, typisk 1450 rpm (4-polet motor) eller 2900 rpm (2-polet motor)
• Støynivå : Enhet dB(A), bakoverbuede bladvifter er vanligvis 3–8 dB(A) stillere enn fremoverbuede bladvifter
• Beskyttelsesvurdering (IP) : IP54 eller høyere anbefales for fuktige eller støvete miljøer

Applikasjonsscenarier og utvalgsreferanse

Retningslinjer for installasjon og drift

For å sikre effektiv og stabil drift av industrielle AC sentrifugalvifter, må følgende punkter overholdes under installasjon og rutinemessig vedlikehold:

1. Fundament vibrasjonsisolering : Vifter med effekt over 3 kW bør utstyres med vibrasjonsisolatorer eller -puter, som reduserer vibrasjonsoverføringen med over 80 % for å forhindre forstyrrelse av bygningskonstruksjoner og tilstøtende presisjonsutstyr
2. Innløpsbeskyttelse : Installer et beskyttelsesnett ved luftinntaket med maskevidde ikke større enn 20 mm for å forhindre innsvelging av fremmedlegemer og skade på pumpehjulet; legg til et primæreffektivitetsfilter i støvete miljøer
3. Fleksibel tilkobling : Bruk fleksible lerrets- eller silikonforbindelser (150–300 mm i lengde) mellom vifteinntak/-uttak og kanalnett for å unngå direkte overføring av kanalbelastning til viftehuset
4. Planlagt vedlikehold : Inspiser lagertemperatur og smøretilstand hver 2000 driftstimer ; bytt fett hver 8.000 driftstimer ; rengjør pumpehjulstøv årlig – støvoppbygging som overstiger 1 mm i tykkelse kan redusere effektiviteten med 5–10 %
5. Motorbeskyttelse : Motorer over 2,2 kW bør utstyres med termiske overbelastningsreleer eller motorbeskyttere for å forhindre utbrenning fra låst rotor eller fasetap drift

Kritiske faktorer som påvirker ytelse og levetid

Driftsmiljøforhold

For hver 10°C økning i omgivelsestemperaturen dobles aldringshastigheten for motorviklingsisolasjon omtrent. Når omgivelsestemperaturen overskrider 40°C , må motorens merkeeffekt reduseres: 95 % ved 45 °C, 90 % ved 50 °C og 85 % ved 55 °C. I miljøer med høy luftfuktighet (relativ fuktighet >85%), bør helt lukkede motorer med anti-kondensvarmere velges for å hindre isolasjonsforringelse fra fuktighetsabsorpsjon under avstengning.

For miljøer som inneholder etsende gasser (som kjemiske verksteder eller galvaniseringsanlegg), bør viftehjul og hus være laget av 304 eller 316 rustfritt stål , eller behandlet med epoksyharpiks anti-korrosjonsbelegg. Vanlige galvaniserte stålplater i sure miljøer kan få sin levetid forkortet til 30–50 % av normale driftsforhold.

Systemtilpasning og driftspunktoptimalisering

Faktisk viftedriftseffektivitet avhenger av hvor godt arbeidspunktet samsvarer med ytelseskurven. Når systemmotstanden er overdesignet, skifter det faktiske driftspunktet mot områder med høyere strømning og lavere trykk, noe som resulterer i redusert effektivitet og økt støy. Ved å justere viftehastigheten (variabel frekvensregulering) eller vinklene for innløpsledeskovlene, kan driftspunktet returneres til høyeffektivitetssonen. Med variabel frekvens hastighetskontroll kan vifter opprettholde effektiviteten over 80 % innenfor 70–100 % av nominell luftstrøm , med betydelige energibesparelser – når luftstrømmen faller til 80 %, faller akseleffekten til 51,2 % av nominell effekt (beregnet av affinitetslover), og oppnår 30 %–40 % strømbesparelser sammenlignet med gassregulering.

Impeller balanse og vibrasjonskontroll

Impellerubalanse er den primære årsaken til overdreven vibrasjon i sentrifugalvifter. I henhold til ISO 1940-standarder bør industrielle viftehjul oppnå balansegrad G6.3 eller G2.5 . For impellerdiametere som overstiger 400 mm er dynamisk feltbalansering spesielt viktig – hver 10 g·mm/kg økning i gjenværende ubalanse kan forkorte lagerets levetid med omtrent 15 %–20 %. Under normal drift bør den effektive vibrasjonshastigheten ved viftelagerhus kontrolleres nedenfor 4,5 mm/s (den "gode" karakteren i henhold til ISO 10816-standardene); umiddelbar stans for inspeksjon er nødvendig hvis den overstiger 7,1 mm/s.

Strategier for forbedring av energieffektivitet

Implementering av variabel frekvensomformer

I systemer med varierende luftstrømbehov (som VAV-klimaanlegg eller prosesseksossystemer), er det å utstyre industrielle AC-sentrifugalvifter med variabel frekvensdrift (VFD) det mest effektive energibesparende tiltaket. Tar en 15 kW vifte i drift 6000 timer årlig som et eksempel: hvis den faktiske gjennomsnittlige driftsbelastningen er 70 % av nominell belastning, er det årlige strømforbruket med VFD-hastighetskontroll ca. 63 000 kWh , sammenlignet med 90 000 kWh med fast frekvens drift og spjeldregulering, sparing 27.000 kWh årlig med en energisparingsrate på ca. 30 %. Tilbakebetalingstiden for investeringen er vanligvis mellom 1,5 og 2,5 år.

Høyeffektiv motoroppgradering

Oppgradering av eldre IE1- eller IE2-effektivitetsmotorer til IE3 (Premium Efficiency) eller IE4 (Super Premium Efficiency) motorer kan redusere energiforbruket ytterligere. For en 11 kW, 4-polet motor som et eksempel: IE2 effektivitet er ca. 91 %, IE3 ca. 93 %, og IE4 ca. 94 %. Oppgradering fra IE2 til IE3 sparer ca 1.320 kWh årlig ved 6000 driftstimer; oppgradering fra IE3 til IE4 sparer ytterligere 660 kWh . Selv om høyeffektive motorer øker anskaffelseskostnadene med 15–30 %, reduseres de totale livssykluskostnadene betydelig.

Optimalisering av systemmotstand

For hver 100 Pa økning i kanalsystemmotstand, øker vifteakseleffekten med omtrent 5 %–8 %. Følgende tiltak kan effektivt redusere systemmotstanden:

• Minimer unødvendige bøyninger og reduksjoner; hver 90° bøyning legger til ca 50–150 Pa av motstand
• Velg filtre med lav motstand og skift tilstoppede filtermedier regelmessig; tilstoppet filtermotstand kan øke fra begynnelsen 100–200 Pa to 500–800 Pa
• Utform kanaltverrsnitt på riktig måte, kontroller lufthastigheten innenfor 8–12 m/s rekkevidde; for høy lufthastighet øker det dynamiske trykktapet betydelig
• Rengjør støvansamlinger regelmessig; for hver 1 mm økning i støvoppbygging, øker kanalmotstanden med ca 3 %–5 %

Fremtidige utviklingstrender

Med utviklingen av Industry 4.0 og smart produksjon, industriell AC sentrifugalviftes utvikler seg mot intelligens, høy effektivitet og modularitet. Smarte vifter integrert med IoT-sensorer kan overvåke vibrasjon, temperatur, strøm og andre parametere i sanntid, ved å bruke kantberegning for å forutsi lagerlevetid og impellerslitasjeforhold. Dette muliggjør et skifte fra "planlagt vedlikehold" til "forutsigbart vedlikehold", som forventes å redusere uplanlagt nedetid med 40–60 % .

Når det gjelder energieffektivitet, tar den nye generasjonen industrielle sentrifugalvifter i bruk permanente magnetassisterte synkrone reluktansmotorer (PMaSynRM) kan oppnå effektivitet utover IE5-graden, og forbedre 3%–5% i forhold til tradisjonelle induksjonsmotorer. I mellomtiden kan biomimetiske impellere og volutter optimalisert gjennom CFD (computational fluid dynamics)-design øke luftstrømmen med 8–12 % uten å øke energiforbruket, og samtidig redusere støy ved 3–5 dB(A) .

Modulær design gjør vifteinstallasjon, vedlikehold og oppgradering mer praktisk. Standardiserte motormoduler, impellermoduler og kontrollermoduler kan raskt kombineres, noe som reduserer tiden for utskifting av pumpehjul eller motor fra tradisjonelle 4–6 timer til under 1 time , betydelig minimerer vedlikeholdspåvirkning på produksjonen.
